Self Support Lattice Steel Towers Menara Komunikasi Seluler Galvanis
| Tempat asal | Guangzhou |
|---|---|
| Nama merek | Guangxin |
| Sertifikasi | ISO9001 |
| Nomor model | SST-139 |
| Kuantitas min Order | 1 set |
| Harga | USD1880-2100 |
| Kemasan rincian | Pita baja atau kabel dengan bundel |
| Waktu pengiriman | 20-30 hari |
| Syarat-syarat pembayaran | Western Union, L/C, T/T |
| Menyediakan kemampuan | 300ton/bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Menara komunikasi Seluler Baja Galvanis Hot-dip | Nama merek | Guangxin |
|---|---|---|---|
| Galvanisasi hot-dip | ISO 1461 2009, ASTM A123, BS729 | Kekuatan Hasil (Fy) | 235-355MPa |
| Desain Kecepatan Angin | 30-50m / s, Dapat Disesuaikan sebagai Persyaratan Pembeli | Tipe Menara | Menara Tubular, Menara Mono Pole, Menara Sudut |
| Desain Beban Angin | 0.35-1.2KN/M² | Platform kerja | Tinggi dan Kuantitas hingga klien |
| Jenis Koneksi | Mur & baut | Kehidupan Layanan | 50 tahun |
| Menyoroti | Menara Baja Kisi Dukungan Mandiri,Menara Baja Kisi Seluler |
||
Deskripsi Produk

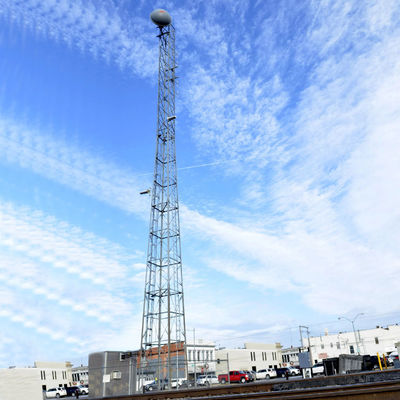

Menara Komunikasi Seluler Baja Galvanis Swadaya
Menara Komunikasi Seluler Baja Galvanis Swadaya
Tiang Telekomunikasi Kisi Baja Swadaya Berkaki 3 atau 4
Guangzhou Guangxin Peralatan Komunikasi Co, Ltd.adalah produsen infrastruktur telekomunikasi dan lalu lintas skala besar, termasuk monopole dan menara telekomunikasi, tiang dan menara lampu jalan, jaringan listrik & menara transmisi listrik, tiang pelindung pencahayaan, menara antena disamarkan pohon bionik buatan, tiang kamera CCTV dan tiang tinggi, tiang pemandu , billboard dan frame gantry led display, frame gerbang tol ETC dan pabrik baja lainnya.Banyak proyek yang kami suplai telah memenangkan reputasi, penghargaan, dan persetujuan mitra dari pengguna dan pelanggan.Kami memasok pabrik baja untuk infrastruktur 5G, kota pintar dan fasilitas lalu lintas yang aman, konstruksi sipil, dan pengembangan banyak bidang lainnya.
Spesifikasi Teknis Bahan Baja Galvanis dan Menara Telekomunikasi
| Menara Telekomunikasi Baja Galvanis | ||
| 1. Bahan | ||
| Pelat atau Tabung Baja Karbon Rendah Struktural yang Dapat Dilas | ||
| 2. Nilai | Struktur utama | Kawat gigi |
| GB/T1591:Q345B | GB/T 700:Q235B | |
| ASTM A572 GR50 | ASTM A36 | |
| EN10025: S355JR, S355J0,S355J2 | EN10025: S235JR, S235J0,S235J2 | |
| 3. Desain Kecepatan Angin | Hingga 250 km/jam | |
| 4. Defleksi yang diijinkan | 0,5 ~ 1,0 derajat @ kecepatan operasional | |
| 5. Kekuatan tegangan | 470~630 MPa | 360~510 MPa |
| 6. Kekuatan hasil | 355MPa | 235MPa |
| 7. Pemanjangan (%) | 24 | 20 |
| 8. Kekuatan tumbukan KV (J) | 27(20°C)---Q345B(S355JR) | 27(20°C)---Q235B(S235JR) |
| Baut & Mur | ||
| 9. Nilai | Kelas 4.8, 6.8, 8.8 | |
| 10. Standar sifat mekanik | ||
| 10.1 Baut | ISO 898-1 | |
| 10.2 Kacang | ISO 898-2 | |
| 10.3 Mesin cuci | ISO 6507-1 | |
| 11. Standar Dimensi | ||
| 11.1 Baut | DIN7990, DIN931, DIN933 | |
| 11.2 Kacang | ISO4032, ISO4034 | |
| 11.3 Mesin cuci | DIN7989, DIN127B, ISO7091 | |
| Pengelasan | ||
| 12. Metode | Pengelasan Busur Terlindung CO2 & Pengelasan Busur Terendam (SAW) | |
| 13. Standar | AWS D1.1 | |
| Galvanisasi | ||
| 14. Standar galvanisasi bagian baja | ISO 1461 atau ASTM A123 | |
| 15. Standar galvanisasi baut dan mur | ISO 1461 atau ASTM A153 | |
Aplikasi Menara Baja
1, GSM, 2G/4G/5G seluler Pemasangan antena komunikasi seluler dan menara transmisi sinyal telekomunikasi.
2, menara transmisi radio FM, AM, VHF.
3, menara stasiun TV
4, tiang transmisi dan distribusi tenaga listrik
5, menara pengawas militer
6, menara Radar Microwave dll.
Fitur Menara Komunikasi Seluler:
1. Koefisien beban angin yang kecil, hambatan angin yang kuat.
2. Hemat sumber daya lahan, lokasi yang nyaman.
3. Transportasi dan pemasangan yang nyaman.
4. Menurut pilihan pelanggan, tangga bisa diletakkan di dalam atau di luar.
5. Dengan konsep desain internasional yang maju dan metode perhitungan, kemiringan menara dapat disesuaikan dengan kondisi geologi dan iklim.
6. Nyaman dan aman untuk dipasang, mencakup area kecil, dan lokasi yang mudah dipilih.
Menara Radio VHF Baja Galvanis 60m didirikan di Alotau, Papua Nugini
Spesifikasi Menara Komunikasi Seluler:
| Bahan | Baja Tubular, Pelat baja sudut, pelat baja datar |
| Jenis Baja | Baja struktural karbon rendah yang dapat dilas |
| Kualitas baja | GB Q235, Q345, BS 4360, ASTM A36 dll. |
| Kekuatan Hasil | Fy≥235MPa |
| Daya tarik | Fu≥400MPa |
| Pemanjangan | σ≥20% |
| Permukaan Selesai | Galvanisasi celup panas |
| Lapisan galvanis | T≥65μm |
| Tinggi | 20m hingga 100m, disesuaikan dengan permintaan |
| Rancangan | 4 kaki menara kisi mandiri atau berdiri bebas |
| Struktur | 1 hingga 5 platform, setiap platform dilengkapi dengan 4 hingga 6 braket untuk pemasangan antena atau sejumlah braket tertentu untuk pemasangan antena, gelombang mikro, RRU, dan perangkat lainnya. |
| Modus pasokan | CKD (Knocked Down Lengkap), SKD (Semi-Knocked Down), DKD (Knocked Down Langsung) |
| Memperbaiki / Mengencangkan | Baut dan mur, pelat penghubung |
| Konfigurasi | Pondasi / baut penahan, bagian menara, 1-5 platform (opsional), braket pemasangan, tangga, sistem keamanan anti jatuh, penangkal petir, pelat pembumian dll. |
| Beban angin | 0,35-1,0kN/m2 |
| Masa hidup | 20-50 tahun |
| Jaminan | 5 tahun |
| Aplikasi | Antena radio GSM/3G/4G/5G/FM, gelombang mikro, stasiun telekomunikasi. |
Fondasi menara RDS
Prosedur Dasar Membangun Menara Telekomunikasi
1, Investigasi atau survei geologi lokasi untuk mengklasifikasikan kategori medan dan memastikannya memenuhi persyaratan ereksi menara
2, Desain badan menara dan pondasi
3, Uji dan tentukan badan menara dan pondasi dengan perangkat lunak desain dan perhitungan profesional
4, Tentukan dimensi menara dan pondasi serta spesifikasi material.
5, Siapkan loteng dan gambar toko bagian menara
6, Memproduksi anggota menara sesuai dengan gambar dan spesifikasi.
7, Gali lubang untuk fondasi menara dan buat lapisan bawah semen di bagian bawah
8, Buat rangka sangkar baja dan jangkar untuk pondasi
9, Buat cetakan kayu untuk membangun fondasi beton
10, Siapkan jaring pentanahan dengan pelat baja atau batang di sekitar pondasi.
11, Tuangkan beton dan buat balok dan alas bawah
12, Mengeringkan dan menyiram pondasi beton
13, Uji kekuatan tumbukan dan pastikan memenuhi spesifikasi desain.
14, Perbaiki pijakan menara ke alas pondasi dan anggota menara lainnya
15, Pasang bagian menara dan braket antena, tangga, platform istirahat dan kerja, penangkal petir, pelat pentanahan, dll.
16, Atur grounding badan tower dan pondasi, pastikan minimal 2 kaki tower harus terhubung dengan ground net, penangkal petir harus terhubung dengan grounding net melalui minimal 2 pondasi.
17, Uji kelurusan atau vertikalitas menara
18, Selesai jika semua spesifikasi telah dikonfirmasi.
